內容提要（威圖空調維修中心）：威圖機柜總線背板技術數據


威圖機柜1UCompactPCI系統平臺
特點
19英寸機架式或臺式1UCompactPCI系統平臺；
集成式CPCI背板，2個水平方向CPCI插槽，64bit/66MHz，支持rearI/O。CPU槽在底部；
威圖機柜支持1個3U×8HPCPCI電源；
配備7個40mm風扇(左3右4)，冷卻風流由左到右，提供極佳的散熱效果；
EMC電磁兼容保護；
ESD靜電釋放功能；
可以選配交流或直流輸入CPCI電源；
威圖電柜符合PICMG2.0R3.0CompactPCI規范；
符合IEC60297-3to-5，以及IEEE1101.1/1101.10/1101.11規范。

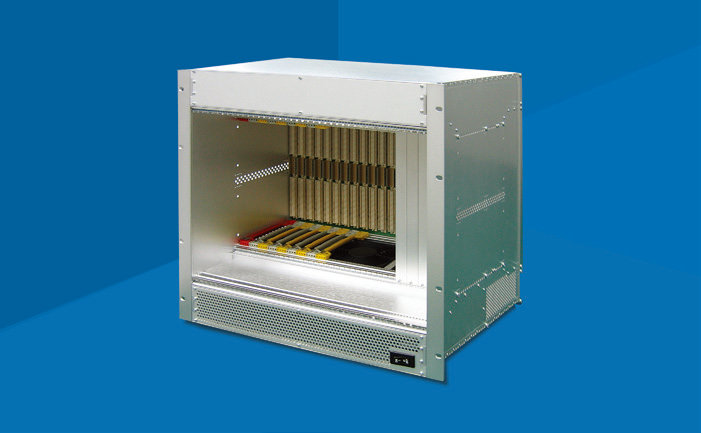

7UVME/VME64x系統平臺
威圖空調特點：
19英寸機架式或臺式7U(6U+1U)VME/VME64x系統平臺
威圖電柜可支持6U5~21槽VMEJ1/J2monolithic背板或者VME64x背板
2個400W1+1可插拔式冗余電源,電源為交流輸入
3個120mm軸流風扇安裝在系統底部，冷卻風流自下而上EMC電磁兼容保護
威圖電柜ESD靜電釋放保護
符合IEC60297-3to-5,以及
IEEE1101.1/1101.10/1101.11規范
威圖空調總線背板，技術數據
對CompactPCI，威圖在高效率總線背板方面提供范圍廣泛、種類繁多的產品。
模塊化的安裝能夠擴展到最多21槽
單一部分的連接可通過CPCI或H.110橋模塊進行·電壓輸入通過AT×兼容的電源插頭進行此外，機柜空調在H.110總線背板中還有用于48V的附加2x3Mate-N-Lock連接器作為選擇,可開發根據客戶要求度身打造的單片式總線背板·8層多層PCB板
機柜空調系統槽在右邊(如需裝左邊請洽詢)
機柜空調為了安裝更大型系統，可將多個組件通過可在背面安裝的PCI橋模塊相互連接。在這種情況下，連接組件中只有一個組件能與在系統槽中的CPU插卡運行。其它組件為沒有CPU插卡的下屬級。然而，總線板上右邊第一個槽可供標準32或64位的CompactPCI主CPU使用。
