威圖機柜母線支架的間距選擇-威圖空調威圖電柜空調

  • 瀏覽:521次

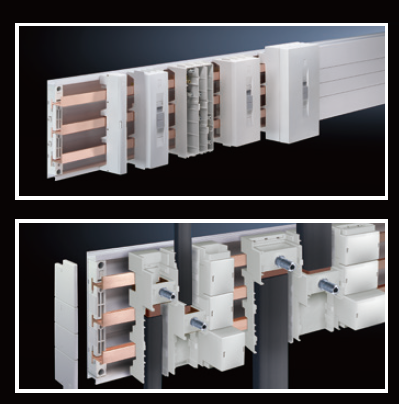

威圖母線支架的作用是將銅排固定好，提供系統中整體的重量支撐；但支架的間距則需要根據系統的抗短路沖擊電流而定，參見34技術樣本第99~105頁；如果沒有特定要求，建議威圖機柜母線系統中每隔500mm間距安裝一個威圖母線支架。
威圖空調連接適配器的選擇（3P/4P）
連接威圖空調適配器的作用是將威圖母線系統向外引線或進線斷路器的引入，選擇連接適配器請注意適配器的額定電流及出線方向。
在小電流使用（250A以下）、在使用電纜連接時可直接根據所需額定電流選擇，在大電流情況下使用軟威圖母線連接時，需要注意連接適配器和外部斷路器的連接端子的相間距。
舉例：SV9342280（SV9342300）的相間距為42mm，且間距無法調節，9342310的相間距為50mm，間距可以在50mm的基礎上根據斷路器的相間距往更寬的尺寸調節。
OM適配器（3P）的選擇和注意事項
威圖機柜OM適配器的作用是將微型斷路器、馬達保護開關安裝在威圖母線系統上，適配器背部和銅排連接的銅接觸塊和適配器正面的導線（不可拆卸）或張力彈簧夾連通。
根據電流，斷路器寬度,是否需要電纜等情況選擇實際所需的OM適配器。
注意事項：
嵌條（SV9340290）可任意在兩側和OM適配器并聯，可用于提供側面輔助開關和擴展模塊的需求空間。
威圖空調嵌條可無限制的并聯擴展寬度。
OM適配器的支承軌有C型/E型（帶防移動保護，適用于馬達保護開關）和D型（通用型，適合任意開關）的區分。
另有不帶觸點的OM適配器，可用于只安裝接觸器的設備配置。
