內容提要（威圖空調維修中心）：德國威圖機柜空調配電
現代機房對配電系統有著越來越高的要求，配電系統不僅要和威圖UPS電源一起為各種IT設備提供穩定的高質量電源，而且應當隨著IT設備的擴容而易于擴展。
威圖機柜Rittal PDS配電方案是Rittal IT物理基礎設施解決方案RimatriX5的重要組成部分。Rittal PDS電源分配方案是以可擴展的、貫穿始終的即插即用威圖母線技術為基礎的，應用這一技術在日常不間斷運行中進行擴展，由此避免了停機時間，并可持續降低運行費用。

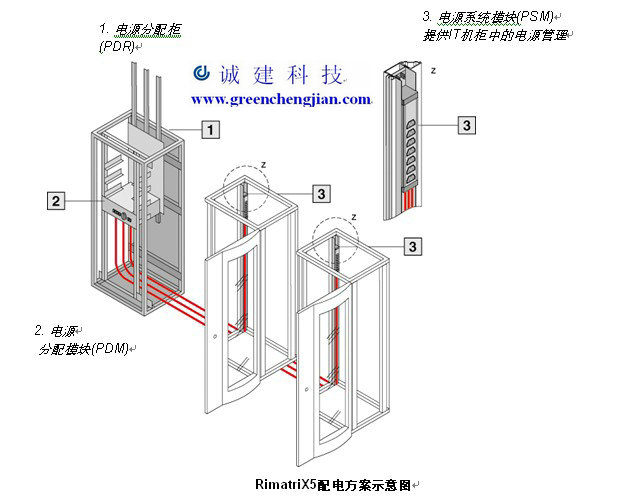

德國威圖Rittal PDS配電方案主要由電源分配柜(PDR)、電源分配模塊(PDM)、電源系統模塊(PSM)組成，其系統架構如下圖所示。
德國威圖的三相電源經UPS輸出后引入電源分配柜(PDR)，由即插即用的電源分配模塊(PDM)分配至各個IT機柜，在IT威圖機柜內豎裝2M高電源母線(Busbar)，以專用即插即用電纜連接PDM模塊，電源系統模塊(PSM)按實際使用需求插入Busbar，對IT設備進行供電。
1、電源系統模塊(PSM)
1）電源威圖母線提供完全的漏電保護，三相；
2）威圖空調具有分開的雙回路的冗余結構；
3）最高負載48A或96A；
4）多種制式的插座；
5）可以在不間斷運行的情況下，對電源模塊進行維護和擴展
6）威圖機柜單個模塊或插座可通過SNMP/HTTP進行遠程開關和管理；
7）在2m的機柜中可安裝42個插座；
8）優化線纜管理；
9）用于威圖UPS電源和普通市電的冗余電源供應。
2、威圖廠家電源分配模塊(PDM)
1）最高40kW電源分配；
2）4個服務器機柜或網絡機柜；
3）電纜直接連接到電源系統模塊母線；
4）威圖機柜提供全面的觸電保護,可由IT管理員自行進行模塊擴展；
5）4個保險絲,三相輸出 3x400/230V,每相16A輸出。
3、威圖UPS電源電源分配柜(PDR)
1）250A分配,最多可安裝8個PDM；
2）可在不間斷情況下進行擴展；
3）通過VDE的觸電保護測試；
4）電纜通過PDM直接連接到電源系統模塊母線，保證了最大的靈活性；
5）冗余的電源供應和用一個主開關對PDM進行機械保護；
6）威圖廠家最多供應32個機柜10kW。
4、三相平衡
在威圖空調RimatriX5 PDS方案中，三相平衡問題主要是通過電源系統模塊(PSM)和電源母線條(Busbar)來解決。

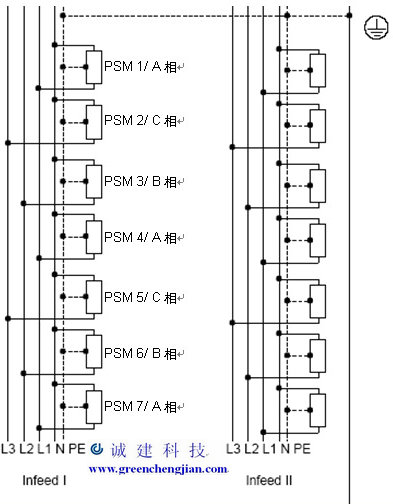

一根2M高的Busbar可安裝7個普通PSM，其三相結構如下圖所示。
我們建議在A、B、C三相各安裝一組PSM，這樣從概率角度達到了三相負載平衡的要求。在實際應用中，如發生負載的偏差，則可以通過即插即用的PSM模塊來調整三相間的負載。
5、威圖機柜所用PDU技術參數
1）7857300PDR電源分配柜 (8路)
德國威圖的產品說明/主要特性
PDR電源分配柜是一個通過VDE認證的包含了配電系統的機柜，也就是包含供電、配電和機柜的安全系統。根據不同的需求，每個電源分配柜最多可以安裝8個電源分配模塊 (PDM) 以提供最佳的電源分配。
基于電纜的擴展工具可以在運行過程中進行擴展，從而提供了最大的擴展性。
技術參數
尺寸：800x2000x500毫米(寬x高x深)
重量：180公斤
威圖機柜框架用RAL7035顏色涂裝
鋼板前門/封閉后面板
電源分配模塊PDM可在運行過程中安裝
最多可為32個機柜提供配電
完全防電保護
機柜空調多種EU設計的主開關
低壓配送電流250A
通過VDE認證
注意
威圖機柜-電源分配柜PDR的主進線必須由經過培訓的電工進行連接，并符合各國的規范。該項工作不包含在產品價格內。
電源分配模塊PDM可以由經過培訓的人員實施集成。
2）德國威圖的7857320PDM電源分配模塊
產品說明/主要特性
應用即插即用技術使電源分配模塊PDM易于集成到電源分配柜PDR或者單獨應用到標準機柜。對于經過培訓的人員而言，這項機柜空調集成工作很容易操作。
一個電源分配模塊PDM可以為4個服務器機柜提供每相16安培的三相電源。
技術參數
尺寸：482.6毫米(19英寸)x3U
重量：15公斤
PDM機械固定在機柜內
集成主控開關 (RCCB可選)
4個帶保險絲的三相輸出至威圖機柜每輸出3x400伏/16安培
額定連接400V/三相, 最大63A
通過VDE認證
注意
電源分配模塊PDM是專為數據中心設計的產品。
