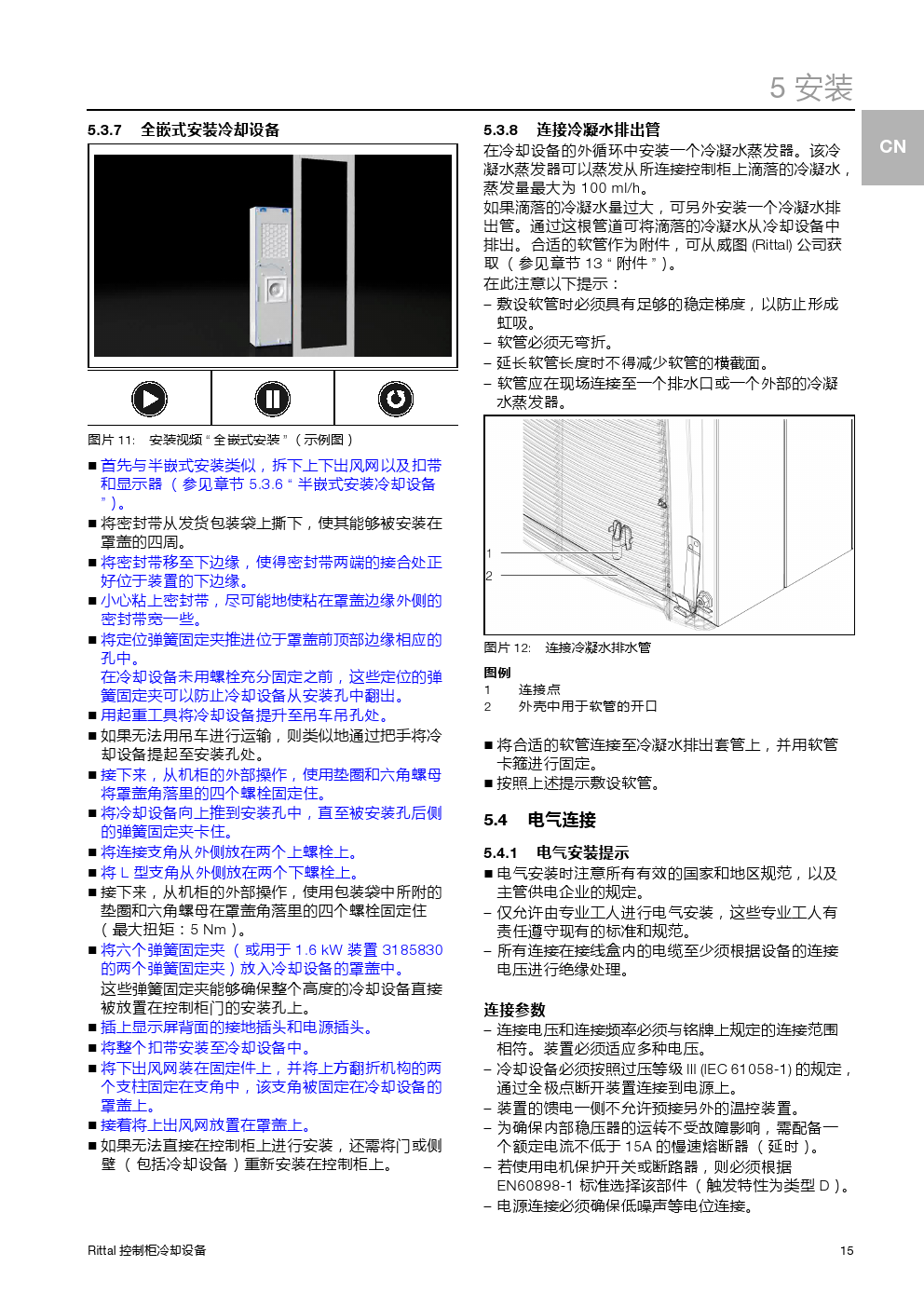

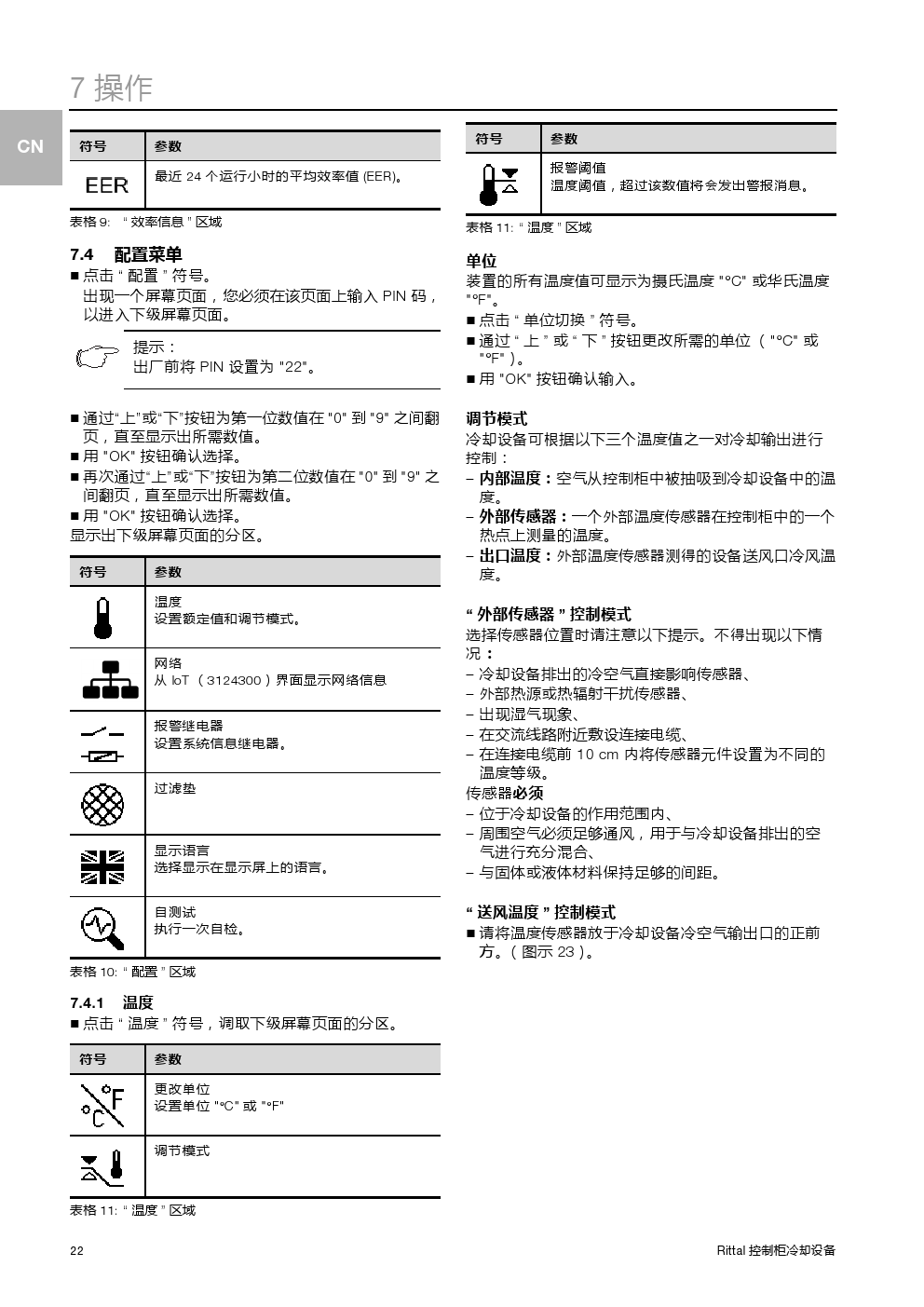

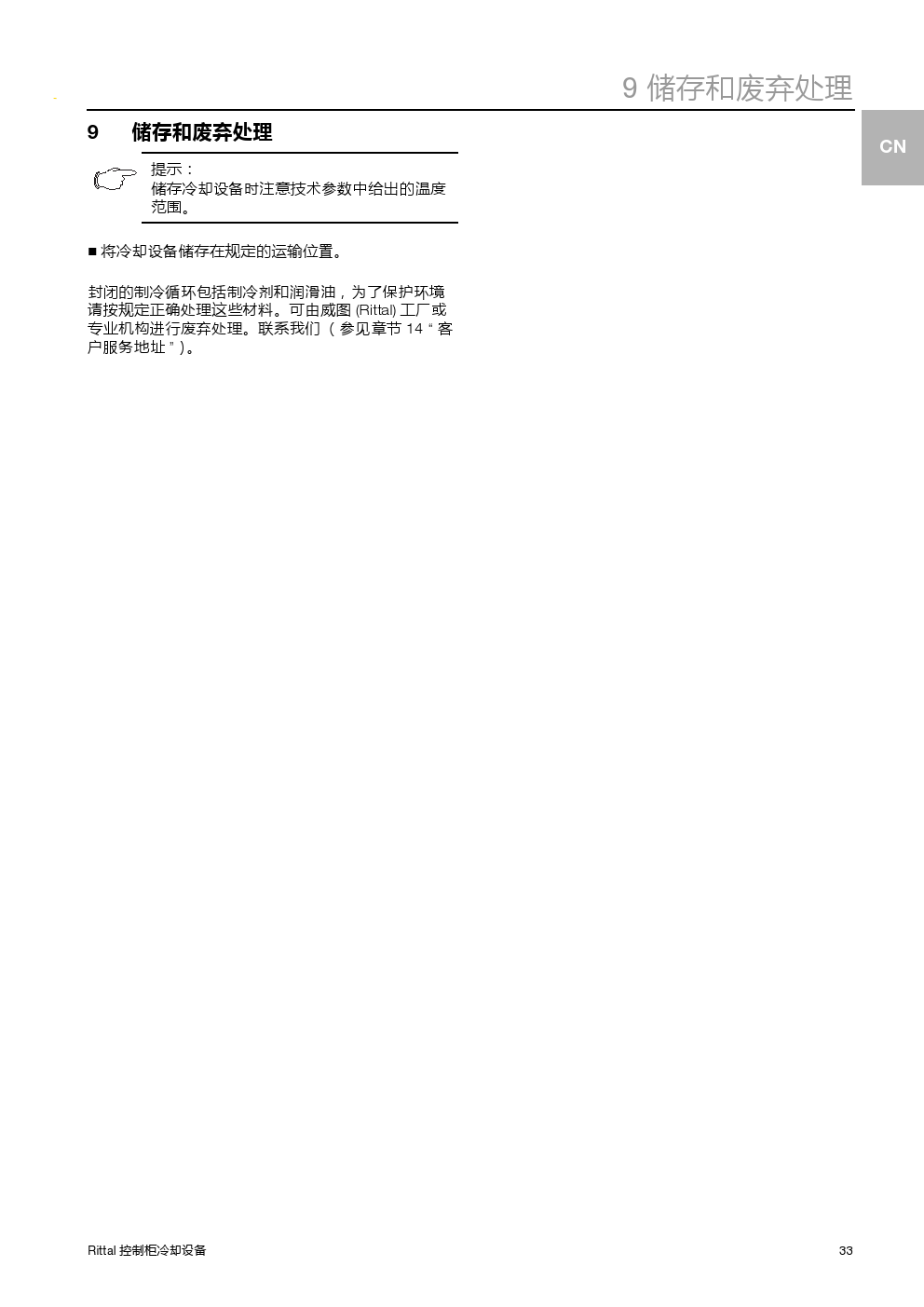

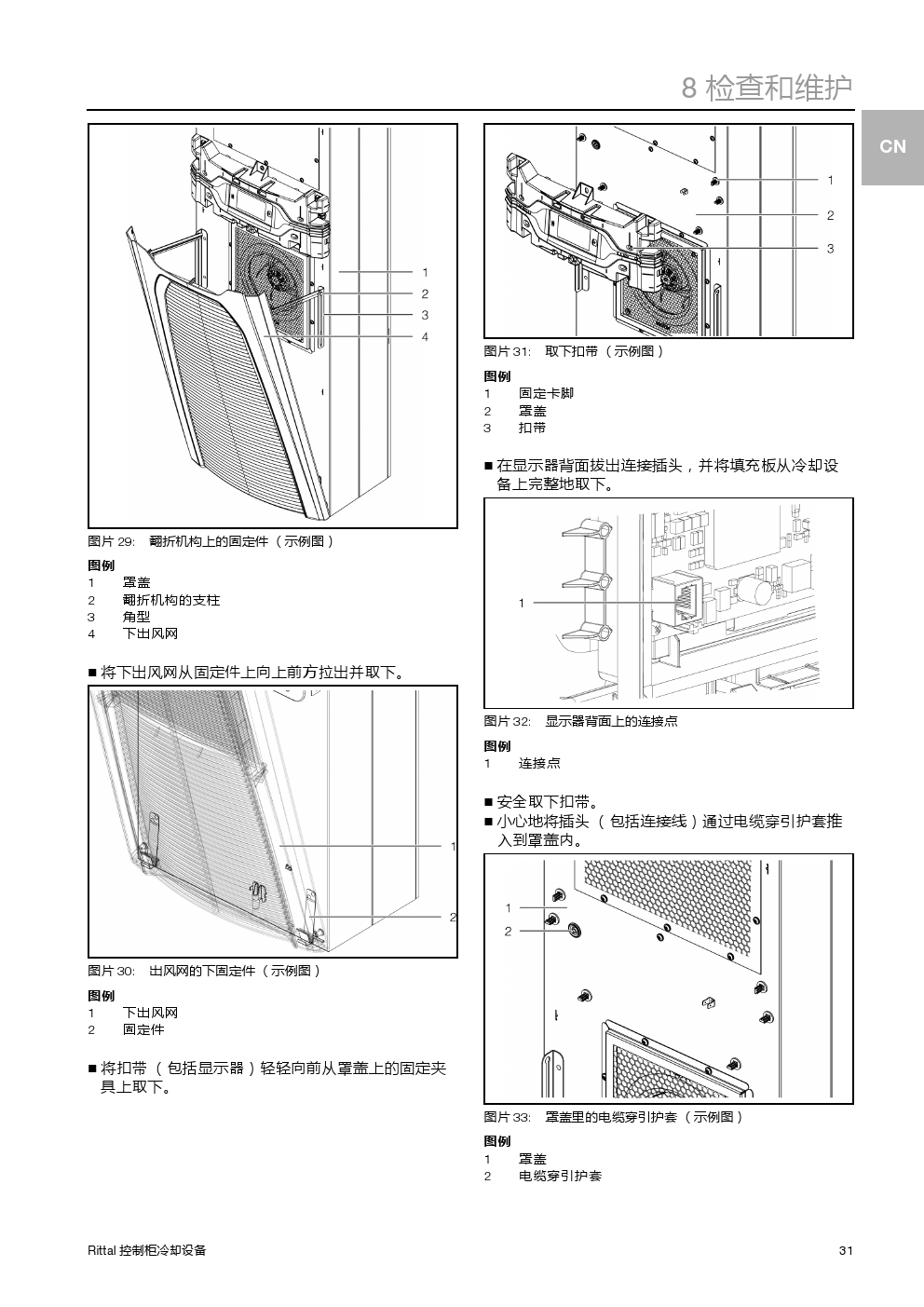

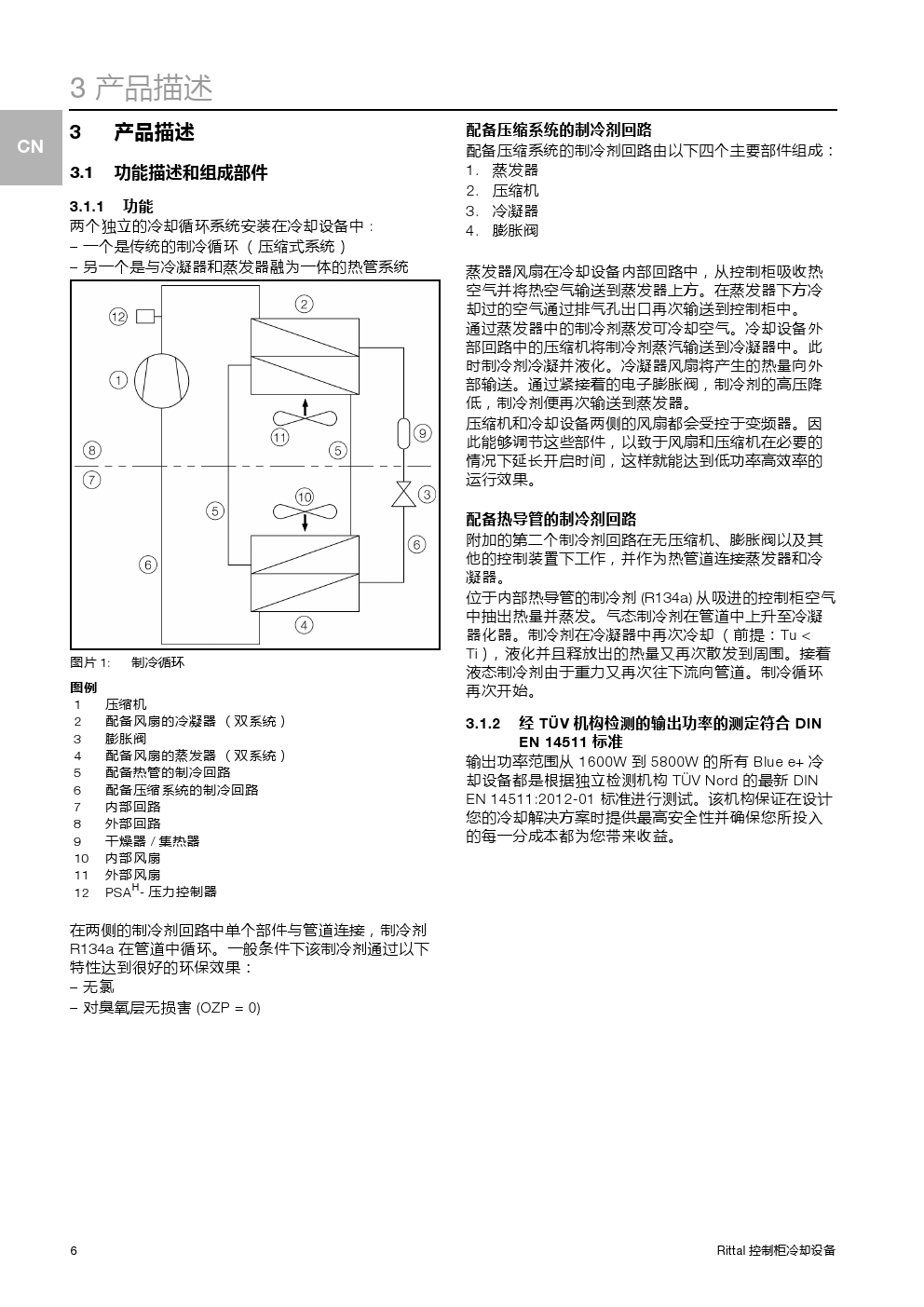

3.1功能描述和組成部件
3.1.1功能
兩個獨立的冷卻循環系統安裝在冷卻設備中:
一個是傳統的制冷循環（壓縮式系統）
另一個是與冷凝器和蒸發器融為一體的熱管系統
在兩側的制冷劑回路中單個部件與管道連接，制冷劑R134a在管道中循環。一般條件下該制冷劑通過以下特性達到很好的環保效果：
–無氯
–對臭氧層無損害(OZP=0)

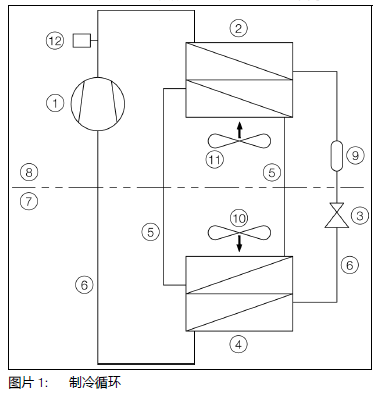

配備壓縮系統的制冷劑回路
配備壓縮系統的制冷劑回路由以下四個主要部件組成：
1.蒸發器
2.壓縮機
3.冷凝器
4.膨脹閥
蒸發器風扇在冷卻設備內部回路中，從控制柜吸收熱空氣并將熱空氣輸送到蒸發器上方。在蒸發器下方冷卻過的空氣通過排氣孔出口再次輸送到控制柜中。
通過蒸發器中的制冷劑蒸發可冷卻空氣。冷卻設備外部回路中的壓縮機將制冷劑蒸汽輸送到冷凝器中。此時制冷劑冷凝并液化。冷凝器風扇將產生的熱量向外部輸送。通過緊接著的電子膨脹閥，制冷劑的高壓降低，制冷劑便再次輸送到蒸發器。
壓縮機和冷卻設備兩側的風扇都會受控于變頻器。因此能夠調節這些部件，以致于風扇和壓縮機在必要的情況下延長開啟時間，這樣就能達到低功率高效率的運行效果。
配備熱導管的制冷劑回路
附加的第二個制冷劑回路在無壓縮機、膨脹閥以及其他的控制裝置下工作，并作為熱管道連接蒸發器和冷凝器。
位于內部熱導管的制冷劑(R134a)從吸進的控制柜空氣中抽出熱量并蒸發。氣態制冷劑在管道中上升至冷凝器化器。制冷劑在冷凝器中再次冷卻（前提：Tu<Ti），液化并且釋放出的熱量又再次散發到周圍。接著液態制冷劑由于重力又再次往下流向管道。制冷循環再次開始。

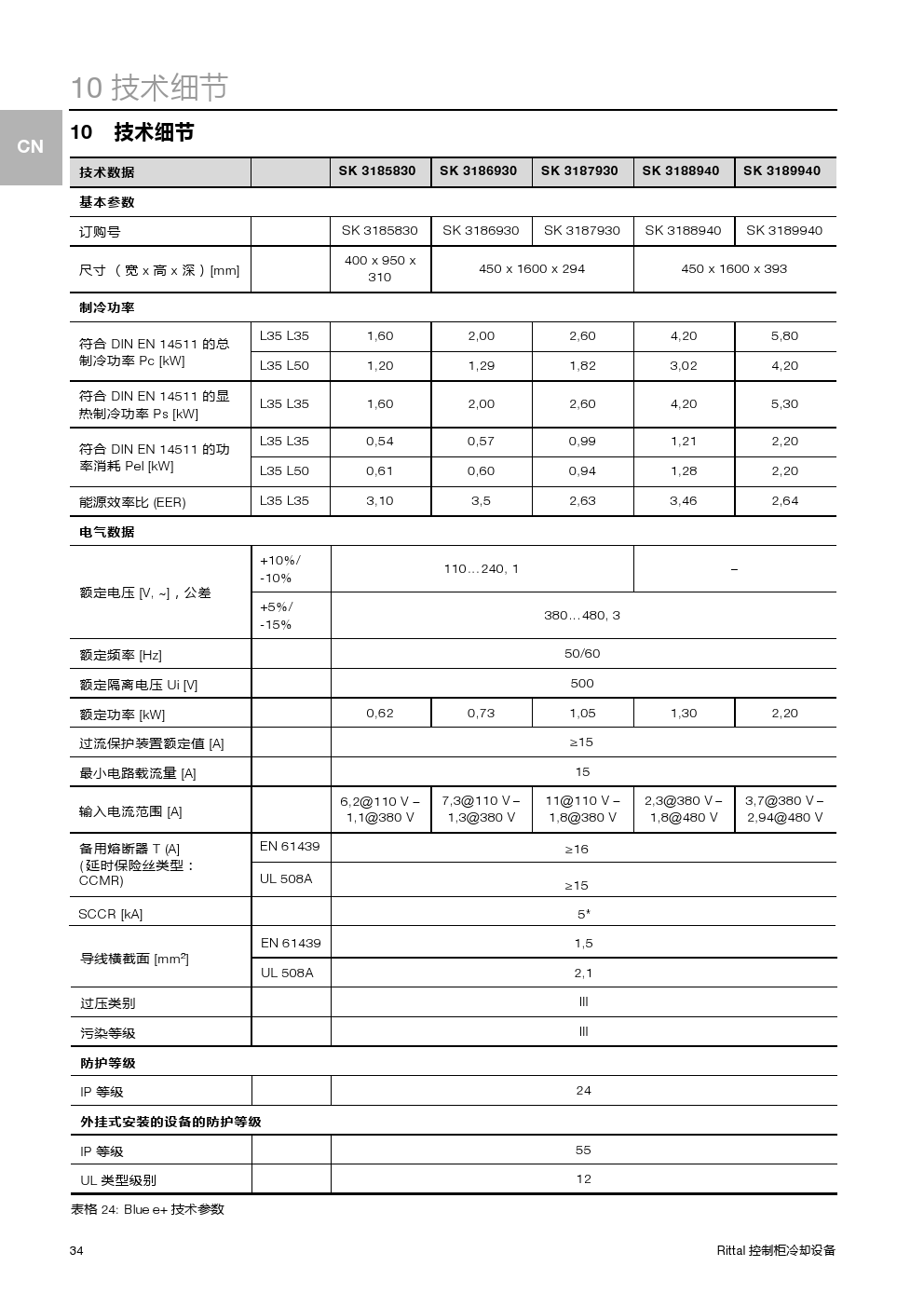

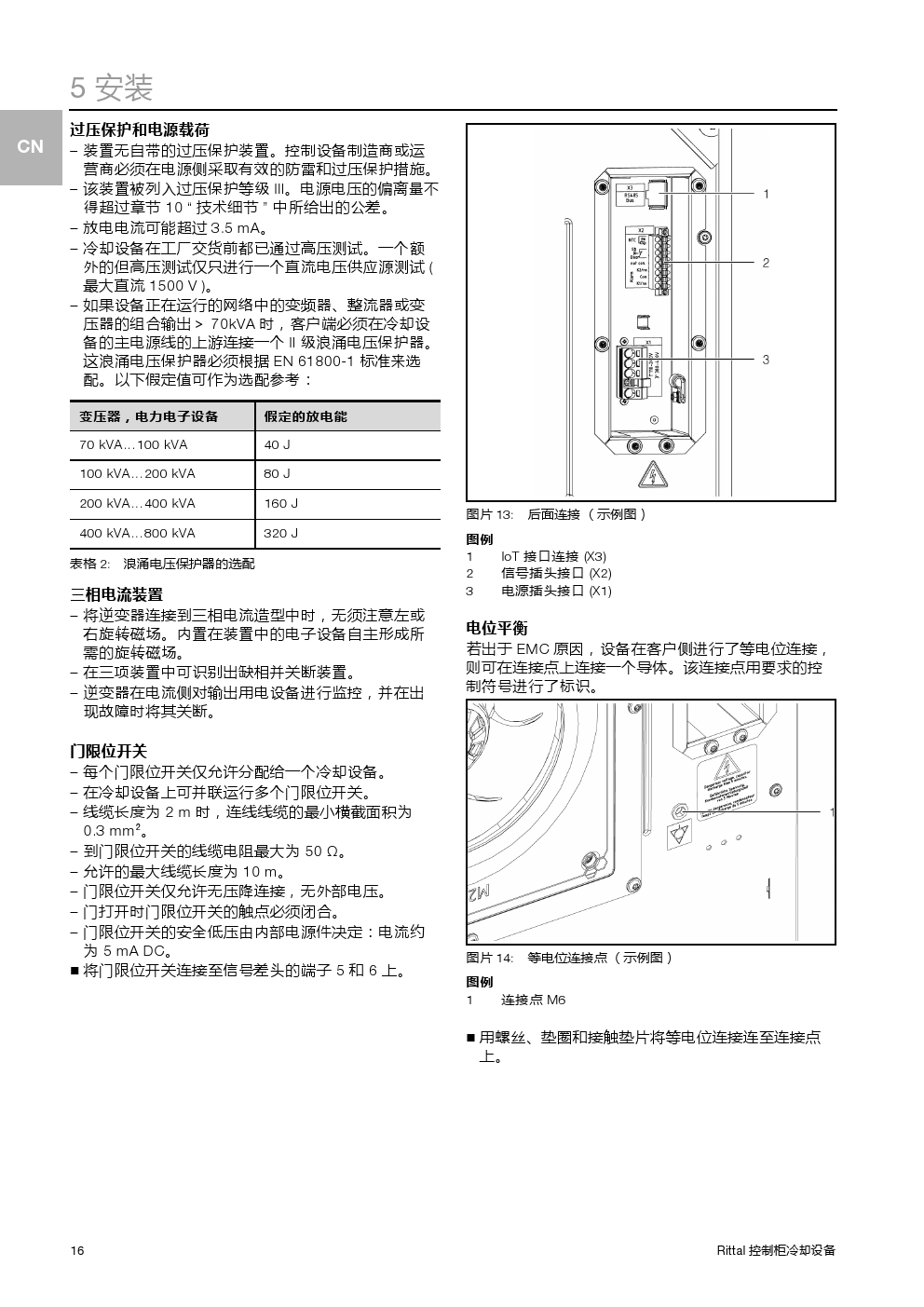

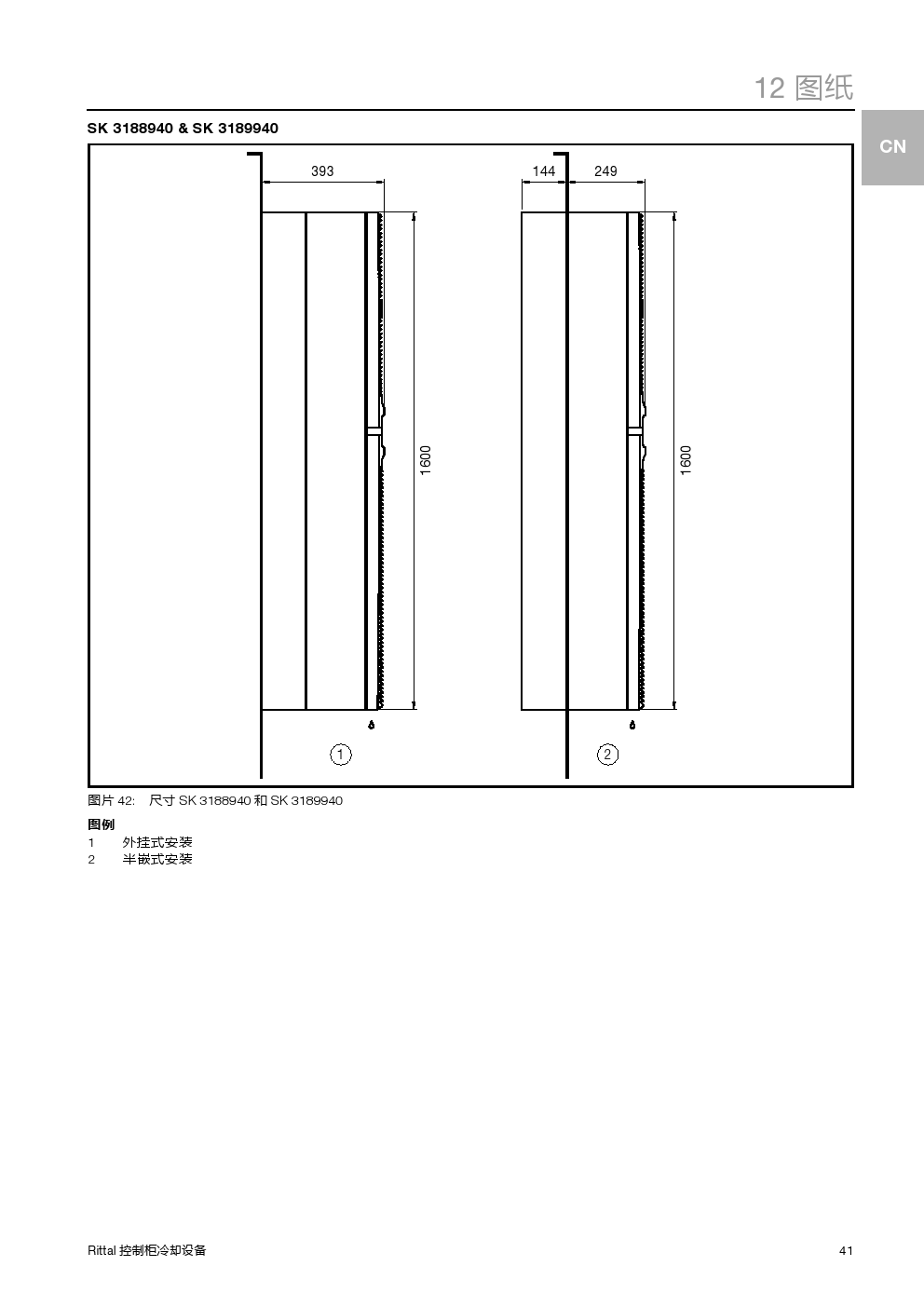

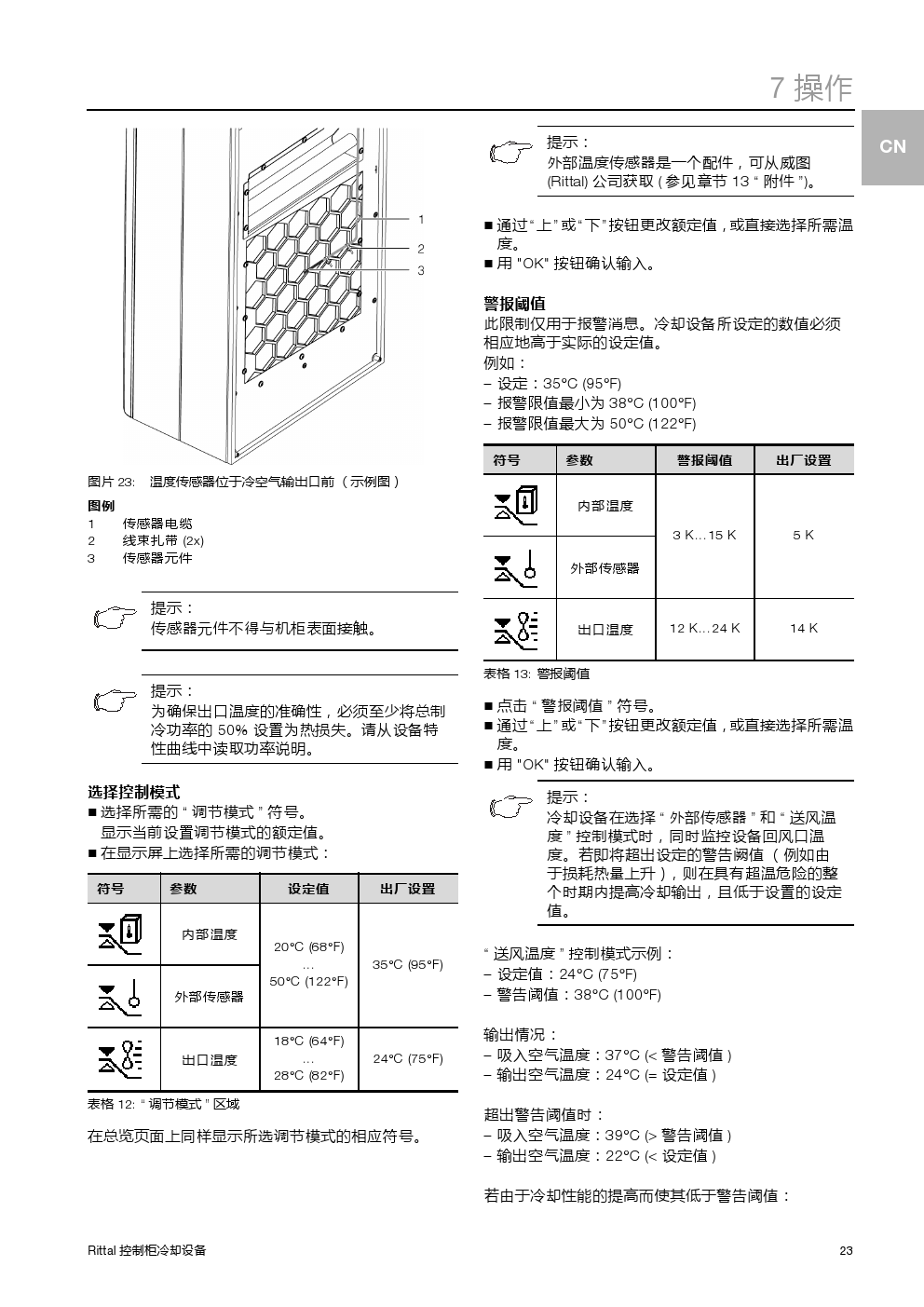

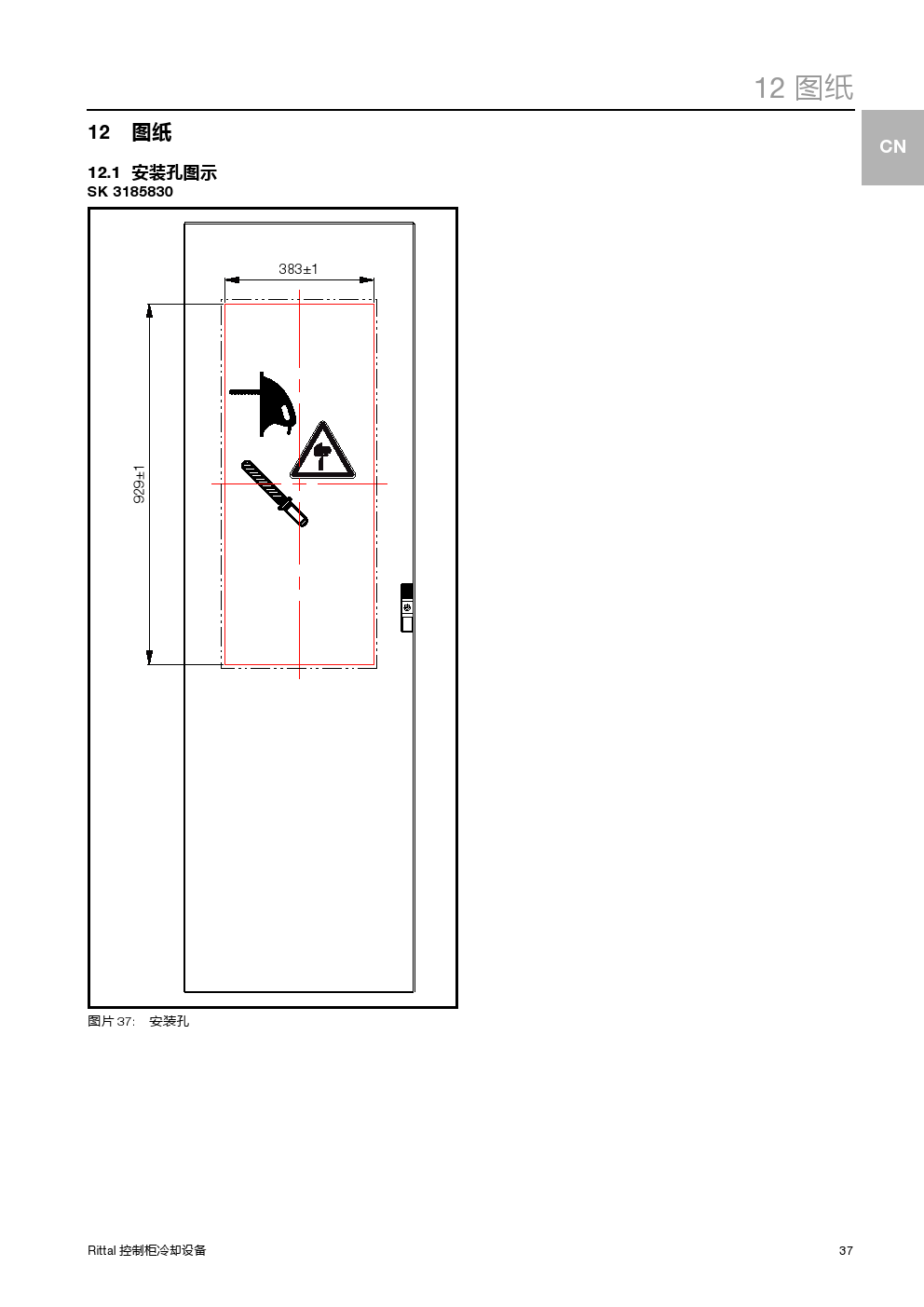

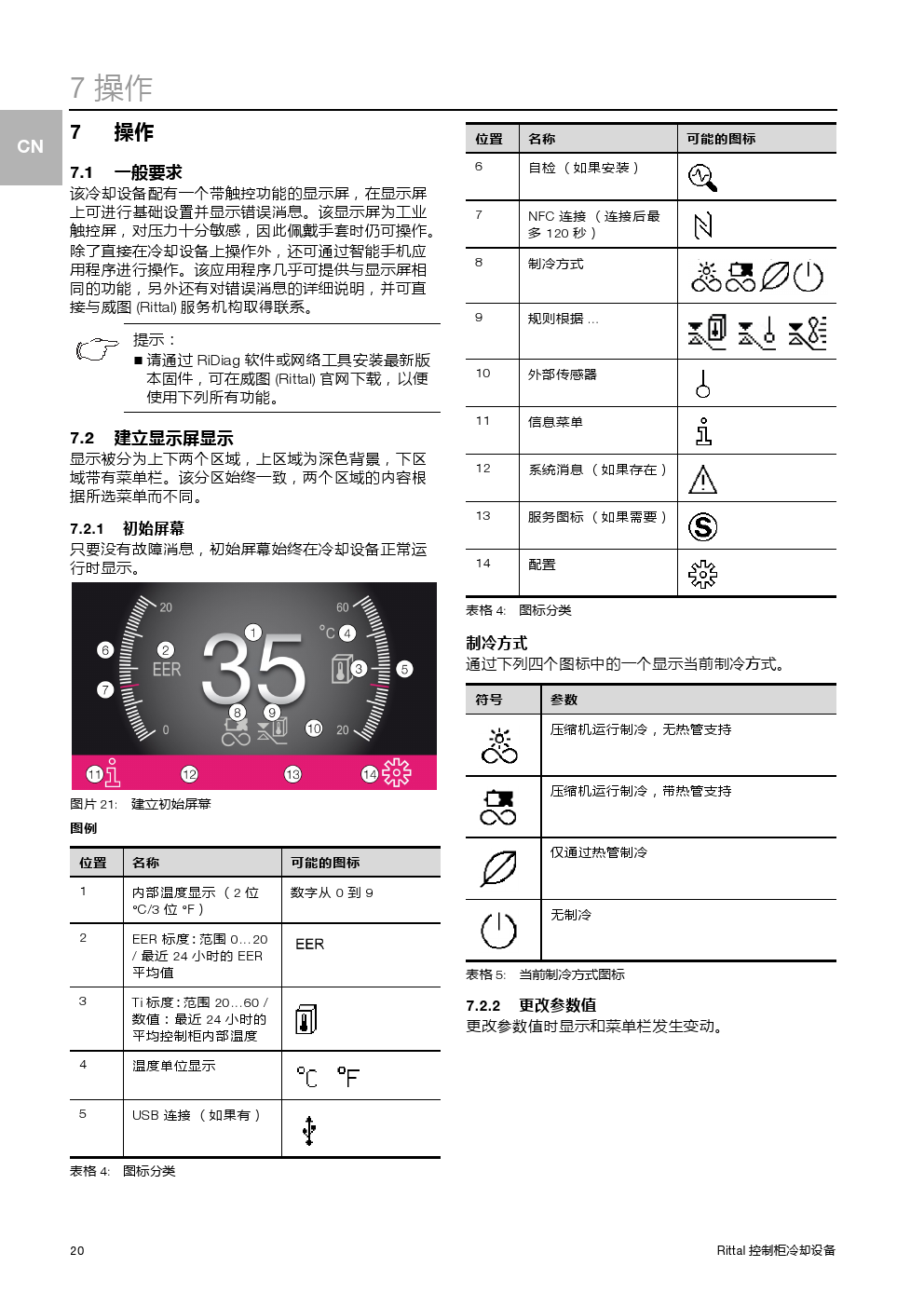

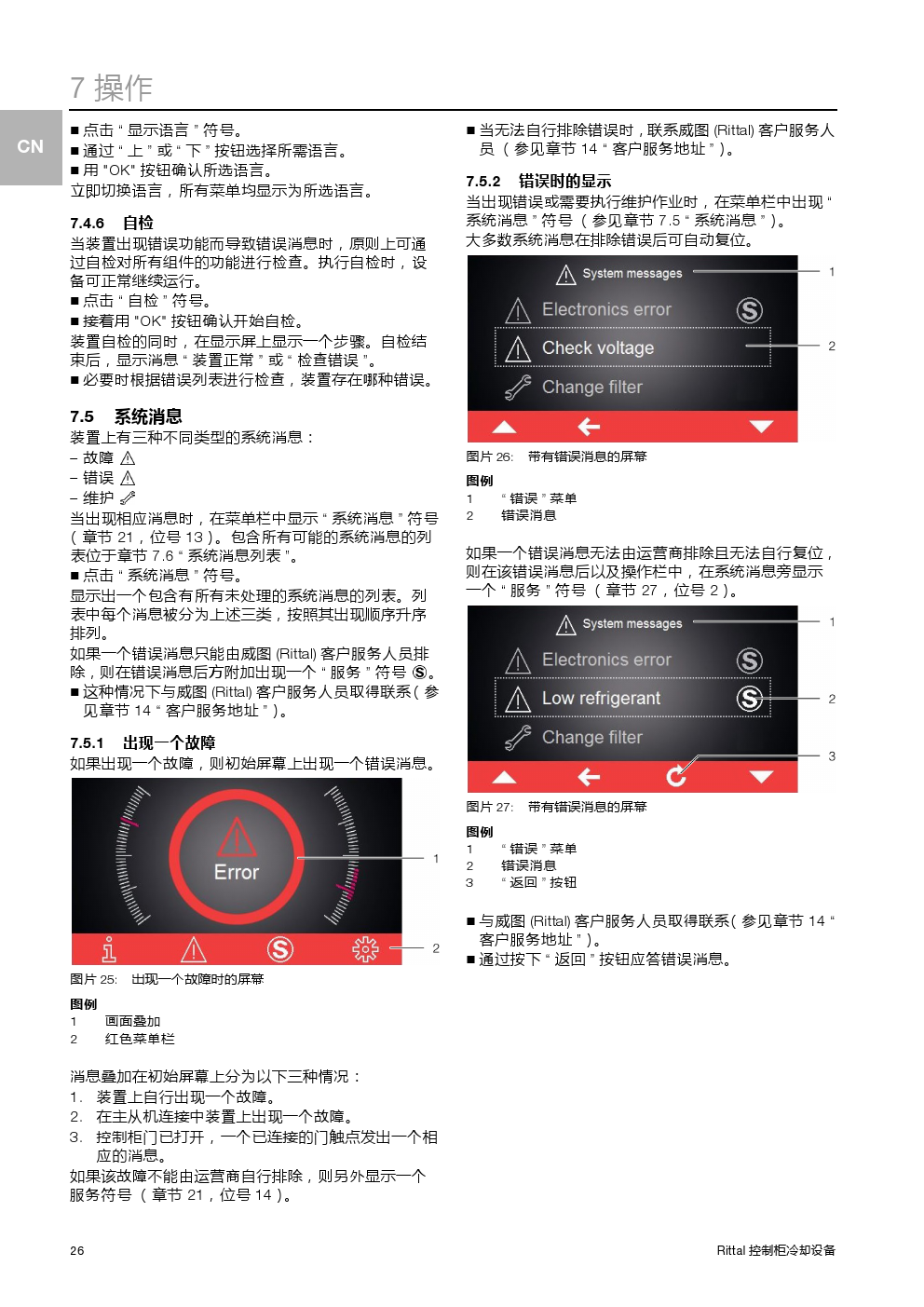

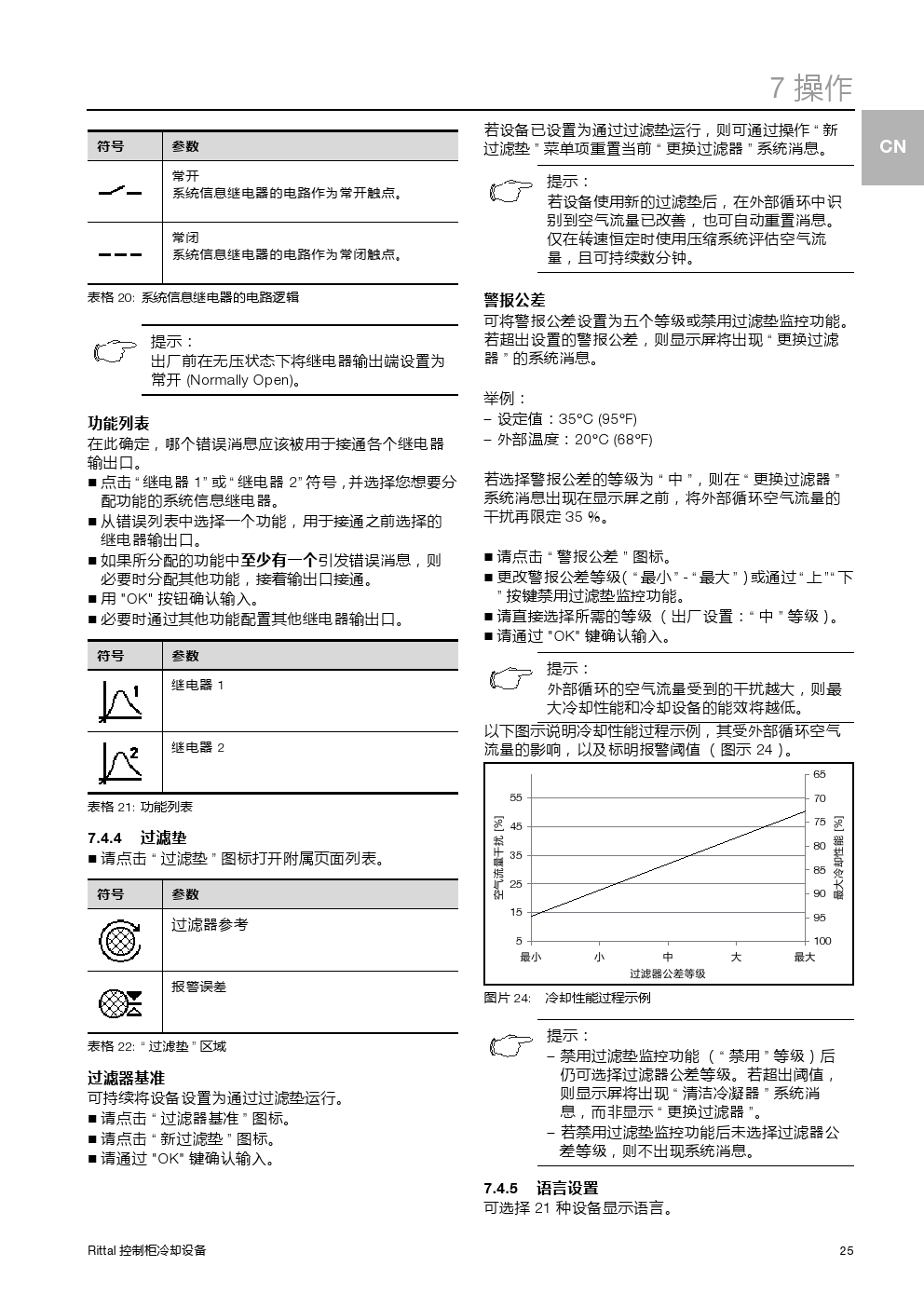

3.1.2經TüV機構檢測的輸出功率的測定符合DIN EN14511標準
