支托臂系統
支托臂系統

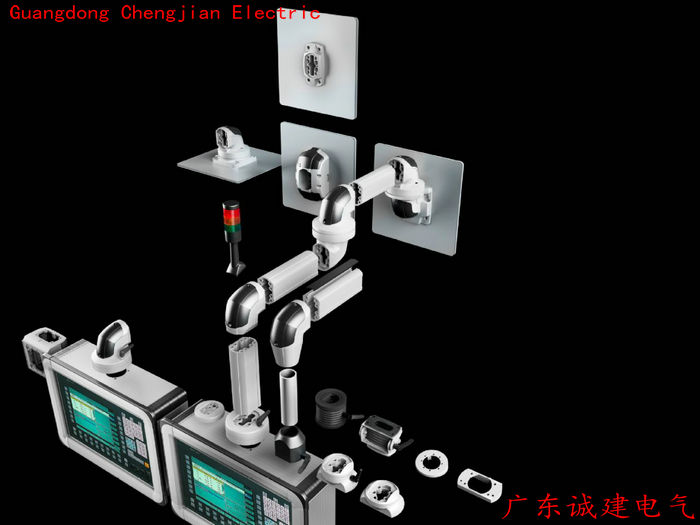

CP40/60/120/180支托臂系統，用于靜態載荷為400N至1800N之間。通用的組合方式具有多種多樣的功能。對多種應用提供安全的電纜保護。支托臂配置器可為您的支托臂系統提供理想的快速安全的設計工具。
2025052415.00
一、支托臂系統-支承型材CP40，鋼封閉式
用2個緊固螺釘固定到連接件上。
二、支托臂系統-角固定件90°CP40，鋼
用于連接水平和垂直的支托臂部件。
三、支托臂系統-固定件CP40，鋼用于支托臂連接90x71mm
用于在支托臂系統40上箱體的剛性固定。
四、支托臂系統-頂裝式鉸接器CP40，鋼
用于水平面上支托臂系統的可搖動固定，也可用于頂蓋上的懸掛式固定。
五、支托臂系統-壁裝式鉸接器CP40，鋼
用于垂直平面上支托臂系統的可搖動固定。
六、支托臂系統-墻壁/底板固定件CP40，鋼
用于垂直或水平面上支托臂系統的剛性固定。
七、支托臂系統-耦合件CP40, 鋼用于支托臂連接90x71mm
用于在支托臂系統40垂直部件上箱體的可轉動固定。
八、支托臂系統-耦合件CP40, 鋼用于支托臂連接120x65mm
用于在支托臂系統40垂直部件上箱體的可轉動固定。
九、支托臂系統-90°角向接合器CP40, 鋼用于支托臂連接90x71mm
用于在支托臂系統40上箱體的剛性固定。
十、支托臂系統-支承型材CP40，不銹鋼封閉式
用2個緊固螺釘固定到連接件上。
十一、支托臂系統-傾角轉接器10°CP40，不銹鋼
用于系統40耦合件或系統40固定件與操作箱體之間的安裝。
十二、支托臂系統-角固定件90°CP40，不銹鋼
用于連接水平和垂直的支托臂部件。
十三、支托臂系統-固定件CP40，不銹鋼
用于在支托臂系統40上箱體的剛性固定。
十四、支托臂系統-支托臂系統-耦合件CP40，不銹鋼
用于在支托臂系統40垂直部件上箱體的可轉動固定。
十五、支托臂系統-墻壁/底板固定件，固定式CP40，不銹鋼
用于水平或垂直平面上支托臂系統的剛性固定，也可用于頂蓋上的懸掛式固定。
十六、支托臂系統-墻壁/底板固定件，可旋轉CP40，不銹鋼
用于垂直或水平面上支托臂系統的可旋轉性固定。
十七、支托臂系統-固定件CP60用于支托臂連接120x65mm
用于在支托臂系統60上箱體的剛性固定
十八、支托臂系統-固定件CP60用于支托臂連接，直徑130mm
用于在支托臂系統60上箱體的剛性固定
十九、支托臂系統-耦合件CP60用于支托臂連接，直徑130mm
用于在支托臂系統60垂直部件上箱體的可轉動固定
二十、支托臂系統-耦合件CP60用于支托臂連接120x65mm
用于在支托臂系統60垂直部件上箱體的可轉動固定
二十一、支托臂系統-90°角向接合器CP60用于支托臂連接，直徑130mm
用于在支托臂系統水平部件上箱體的可轉動固定。箱體可懸掛或支承安裝。蓋板可以卸下，電纜引入方便。
二十二、支托臂系統-角固定件90°CP60
用于連接水平和垂直的支托臂部件。蓋板可以卸下，電纜引入方便。
二十三、支托臂系統-中間鉸接器CP60
在支托臂系統的運作過程中，用于水平支承型材部件的可搖動連接。蓋板可以卸下，電纜引入方便。
二十四、支托臂系統-頂裝式鉸接器CP60水平出線口
用于水平面上支托臂系統的可搖動固定，也可用于頂蓋上的懸掛式固定。蓋板可以卸下，電纜引入方便。
二十五、支托臂系統-壁裝式鉸接器CP60水平出線口
用于垂直平面上支托臂系統的可搖動固定。蓋板可以卸下，電纜引入方便。
二十六、支托臂系統-墻壁/底板固定件CP60，小型
用于垂直或水平面上支托臂系統的剛性固定。
二十七、支托臂系統-墻壁/底板固定件CP60，大型
用于垂直或水平面上支托臂系統的牢固固定。
二十八、支托臂系統-支承型材CP60開放式
在螺栓槽中用4只自攻螺栓將這種支承型材與連接件固定在一起。無切削螺紋，通孔的形式，可按照所需長度任意截取。開放式電纜槽方便了維修作業的進行，用于帶有插頭的預加工電纜，可用蓋板密封。帶用于較高負荷能力的夾緊元件。
二十九、支托臂系統-支承型材CP60封閉式
在螺栓槽中用4只自攻螺栓將這種支承型材與連接件固定在一起�？汕谐扇我忾L度，不需要切削螺紋。配有大橫截面的 封閉式電纜槽。
三十、支托臂系統-固定件CP120用于支托臂連接，直徑130mm
用于在支托臂系統120上箱體的剛性固定
三十一、支托臂系統-耦合件CP120用于支托臂連接，直徑130mm
用于在支托臂系統120垂直部件上箱體的可轉動固定
三十二、支托臂系統-90°角向接合器CP120用于支托臂連接，直徑130mm
用于在支托臂系統水平部件上箱體的可轉動固定。箱體可懸掛或支承安裝。蓋板可以卸下，電纜引入方便。
三十三、支托臂系統-角固定件90°CP120
用于連接水平和垂直的支托臂部件。蓋板可以卸下，電纜引入方便。
三十四、支托臂系統-中間鉸接器CP120
在支托臂系統的運作過程中，用于水平支承型材部件的可搖動連接。蓋板可以卸下，電纜引入方便。
三十五、支托臂系統-頂裝式鉸接器CP120垂直出線口
用于水平面上支托臂系統的可搖動固定，也可用于頂蓋上的懸掛式固定。
三十六、支托臂系統-頂裝式鉸接器CP120水平出線口
用于水平面上支托臂系統的可搖動固定，也可用于頂蓋上的懸掛式固定。蓋板可以卸下，電纜引入方便。
三十七、支托臂系統-墻壁/底板固定件CP120，小型
用于垂直或水平面上支托臂系統的剛性固定。
三十八、支支托臂系統-墻壁/底板固定件CP120，大型
用于垂直或水平面上支托臂系統的牢固固定。
三十九、支托臂系統-中間鉸接器CP120無高度差
在支托臂系統的操作過程中，用于水平支承型材部件的轉動連接。
四十、支托臂系統-壁裝式鉸接器CP120水平出口，無高度差
用于垂直平面上支托臂系統的可轉動調節和固定。
四十一、支托臂系統-支承型材，高度可調用于支托臂系統
威圖新型高度可調支承型材致力于為您打造一套靈活舒適的人機操作系統。墻壁側安裝時，該系統即可直接安裝至支托臂CP120的組件型材上，也可在機箱側，根據型式而定安裝在支托臂系統CP60或CP120上。
四十二、支托臂系統-支承型材CP180封閉式
在螺栓槽中用4個自攻螺釘將其固定到連接組件上�？梢郧谐扇魏嗡璧拈L度，無需攻絲。 帶大橫截面的封閉式電纜槽。
四十二、支托臂系統-支承型材CP180開放式
在螺栓槽中用4只自攻螺栓將這種支承型材與連接件固定在一起。可切成任意長度，不需要切削螺紋。開放式電纜槽方便了維修作業的進行，用于帶有插頭的預加工電纜，可用蓋板封閉。X形型材用于較大的負荷，電纜排布槽更大。上方的電纜槽足夠用于帶有大型連接器的電纜（例如DVI或VGA），可供穿過整個系統之用。
四十二、支托臂系統-支承型材CP120封閉式
在螺栓槽中用4個自攻螺釘將其固定到連接組件上�？梢郧谐扇魏嗡璧拈L度，無需攻絲。帶大橫截面的封閉式電纜槽。
四十三、支托臂系統-支承型材CP120開放式
在螺栓槽中用4只自攻螺栓將這種支承型材與連接件固定在一起�？汕谐扇我忾L度，不需要切削螺紋。開放式電纜槽方便了維修作業的進行，用于帶有插頭的預加工電纜，可用蓋板封閉。X形型材用于較大的負荷，電纜排布槽更大。上方的電纜槽足夠用于帶有大型連接器的電纜（例如DVI或VGA），可供穿過整個系統之用。
四十四、支托臂系統-頂裝式鉸接器CP180水平出線口
用于水平面上支托臂系統的可搖動固定，也可用于頂蓋上的懸掛式固定。蓋板可以卸下，電纜引入方便。
四十五、支托臂系統-墻壁/底板固定件CP180，小型
用于垂直或水平面上支托臂系統的剛性固定。
四十六、支托臂系統-壁裝式鉸接器CP180水平出線口
用于垂直平面上支托臂系統的可搖動固定。
四十七、支托臂系統-耦合件CP180用于支托臂連接，直徑130mm
用于CP180系統垂直型材和操作箱體之間的可旋轉式固定。
四十八、支托臂系統-角固定件90° CP 180
用于連接水平和垂直的支托臂部件。蓋板可以卸下，電纜引入方便。
四十九、支托臂系統-中間鉸接器CP180
在支托臂系統的運作過程中，用于水平支承型材部件的可搖動連接。
