本文以三種底色標注，代表事件的嚴重程度
1、警告 UPS進入旁路供電，旁路正常情況下，UPS有輸出，負載工作正常，需盡快排出故障
2、較嚴重，UPS進入鎖機狀態，進入旁路供電，UPS有輸出，負載工作正常，需盡快排出故障
3、嚴重，UPS無輸出，負載宕機，需馬上維修或更換UPS

1、威圖UPS電源錯誤碼： Er01
  系統信息：
  第一段BUS電容預充電異常（5 秒后BUS電壓低于50Vdc，或50秒后BUS電壓低

于80%的充電器電壓或電池電壓）或是電池保險絲損壞 (RelaySoftStart on)

2、威圖UPS電源錯誤碼： Er02
  系統信息：

  第二段市電輸入SCR或電池SCR緩啟動異常（2秒后BUS電壓低于85％的市電峰值

電壓，或低于80%電池或充電器輸出厭壓）(ACSCRDrv or BatterySCrDrv on)

3、威圖UPS電源錯誤碼： Er03
  系統信息：

  第三段功因修正級或電池升壓級緩升壓時間超過30秒異常(PFCUPDrv&PFCDNDrvon)

4、威圖UPS電源錯誤碼： Er04
  系統信息：

  逆變器失效

5、威圖UPS電源錯誤碼： Er05
  系統信息：

  電池耗損或電池失效

6、威圖UPS電源錯誤碼： Er06
  系統信息：

  輸出短路

7、威圖UPS電源錯誤碼： EPO（是O不是零）
  系統信息：

  緊急關機模式

8、威圖UPS電源錯誤碼： Er08
  系統信息：

  DC BUS 高壓異常

9、威圖UPS電源錯誤碼： Er09
  系統信息：

  DC BUS 低壓異常

10、威圖UPS電源錯誤碼： Er10
  系統信息：

  逆變器過電流

11、威圖UPS電源錯誤碼： Er11
  系統信息：

  UPS過溫
12、威圖UPS電源錯誤碼： Er12

  系統信息：

  過載

13、威圖UPS電源錯誤碼： Er13

  系統信息：

  充電器充電能力不足或損壞

14、威圖UPS電源錯誤碼： Er14

  系統信息：

  風扇異常

15、威圖UPS電源錯誤碼： Er15

  系統信息：

  MTBS進入程序錯誤，或在CVCF模式執行MTBS動作

16、威圖UPS電源錯誤碼： Er16

  系統信息：

  在并聯系統中UPS輸出參數設定錯誤

17、威圖UPS電源錯誤碼： Er17

  系統信息：

  在并聯系統中UPS ID 設定值重復，或單機中UPS ID 設定值不為1

18、威圖UPS電源錯誤碼： Er18

  系統信息：

 EEProm內容異常，UPS設定變更為內定值(normal/220V/adj0%/+/-3Hz/low sen)

19、威圖UPS電源錯誤碼： Er19

  系統信息：

 保留

20、威圖UPS電源錯誤碼： Er20

  系統信息：

 DC BUS 電壓儲能無法釋放

21、威圖UPS電源錯誤碼： Er21

  系統信息：

 并聯系統中之并聯通訊異常
（并聯通訊線脫落，或并聯系統開機時找不到ID1 UPS）

22、威圖UPS電源錯誤碼： Er22

  系統信息：

 旁路SCR 或輸出保險絲損壞

23、威圖UPS電源錯誤碼： Er23

  系統信息：

 逆變器側繼電器、SCR 異常，或輸出保險絲損壞

24、威圖UPS電源錯誤碼： Er24

  系統信息：

 UPS 操作在CVCF 模式時，旁路有電源有輸入

25、威圖UPS電源錯誤碼： Er25

  系統信息：

 保留

26、威圖UPS電源錯誤碼： Er26

  系統信息：

 PFC 過流保護

27、威圖UPS電源錯誤碼： Er27

  系統信息：

 UPS 操作在并聯系統時，其工作模式不是Normal mode

28、威圖UPS電源錯誤碼： Er28

  系統信息：

 旁路供電過載時間終了，并切斷輸出

29、威圖UPS電源錯誤碼： Er29

  系統信息：

 充電器對電池過充(>300Vdc)

30、威圖UPS電源錯誤碼： Er30

  系統信息：

 逆變器平衡異常

31、威圖UPS電源錯誤碼： Er31

  系統信息：

 控制板（I）設定參數與驅動板（D）無法匹配

32、威圖UPS電源錯誤碼： Er32

  系統信息：

 同步信號異常

33、威圖UPS電源錯誤碼： Er33

  系統信息：

 隔離變壓器過溫保護

34、威圖UPS電源錯誤碼： Er34

  系統信息：

 平衡功能相沖突

注 1：
Er06、EPO、Er23、Er24、Er28、Er32、Er33 等錯誤訊息發生，會使UPS立即停止逆變輸出，并進入鎖機狀態。

注 2：
若旁路電壓正常狀態下，Er01、Er02、Er03、Er05、Er13、Er14、Er20、Er22、Er26、Er29、Er30、Er33 等錯誤訊息發生，會使UPS 轉為旁路供電，并進入鎖機狀態。

注 3：
若旁路電壓正常狀態下，Er04、Er08、Er09、Er10、Er11、Er12等錯誤訊息發生，會使UPS轉為旁路供電，而且 UPS 會自動嘗試重新啟動為逆變供電，若是在一小時之內發生了四次相同的錯誤訊息，UPS會進入鎖機狀態，否則錯誤訊息及計數會在一個小時后被清除及歸零。

注 4：
Er16、Er17、Er21、Er27、Er31、Er34 等錯誤訊息發生，會使UPS立即停止逆變輸出，并禁止使用者經由面板開機。

威圖UPS電源發生鎖機原因及處理方式

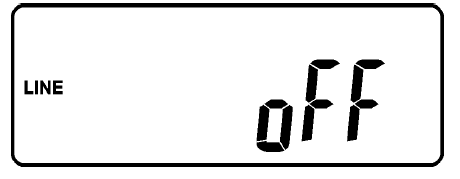

1. 威圖UPS電源一但發生較嚴重的異常時，即會發生鎖機，亦即LCD 畫面顯示oFF 及異常訊息，而且在3秒后，除了旁路訊息（包括LED 及 LCD 符號）會由正常變?yōu)楫惓Ｍ猓�其余的訊息皆會被鎖住不再變化。

2.要解除威圖UPS電源鎖機請依下列步驟操作：

2.1 查閱并紀錄錯誤訊息。

2.2 依照錯誤訊息指示，排除可能使威圖UPS電源發生異常的原因。

2.3 按按鍵 5 秒鐘，蜂鳴器會發出2 聲鳴叫。

2.4 關閉市電輸入開關。

2.5 完成排除威圖UPS電源鎖機現象。
