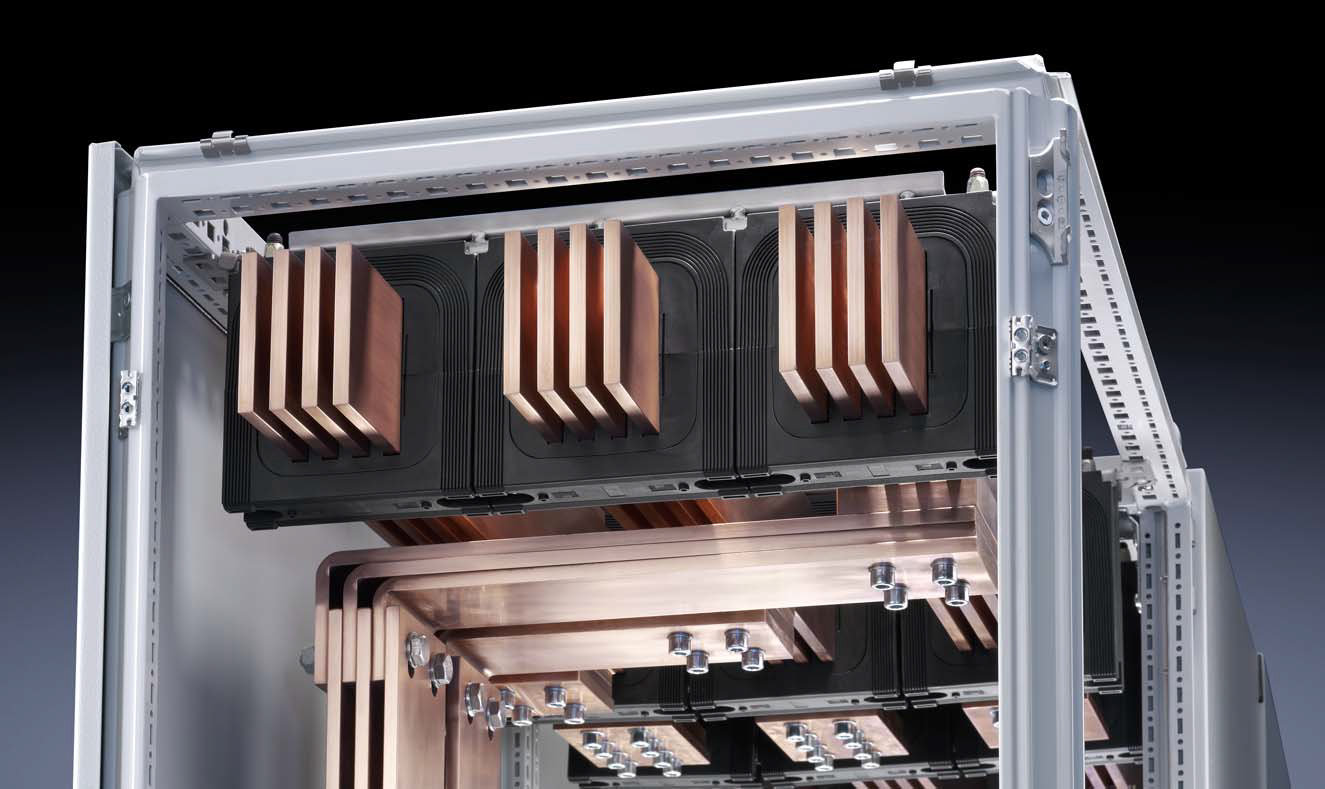

根據IEC 61 439，威圖機柜低壓開關設備的母線系統額定電流被定義為回路Inc。正如上面的描述，在高額定電流InA的低壓開關設備的母線系統的額定電流值可以較小。為了設計可靠，必須通過計算功率通量證實，在工作情況下不超過母線系統所允許的額定功率。如果將母線系統的電流載荷設計成了承載最大的電流載荷，則必須確保所選的母線系統也能滿足所需的短路強度。如果要為威圖空調帶有設計認證的低壓開關設備測量所需的母線截面，僅憑DIN 43 671中的設計要求并不夠。
根據威圖機柜DIN 43 671為不同特性的銅和橫截面測量額定電流，該額定電流與母線系統有關，可以在空氣中檢測。此時，母線允許的電流值在環境溫度為35°C時，測得母線溫度為65°C。借助DIN標準中提到的修正圖可以將額定值也換算成其他環境溫度和母線溫度。
但是在威圖機柜開關設備箱體內仍然會出現影響母線允許的電流值的其他因素。如：帶有高電流的母線系統以微小的間距向鋼支架延伸，則會對機柜空調鋼支架加熱并同時對相同位置的母線進行額外加熱。德國威圖通過感應渦電流和環電流會對柜體產生影響，在母線的直接范圍內只能使用絕緣材料降低影響。因為這種額外的熱效應，相德國威圖對于裸露在空氣中測量的威圖母線系統，其允許的母線電流相比更小。
如果安裝高額定功率控制機柜的母線系統且機柜防護等級為IP54、因無空氣對流，則控制機柜中的內部溫度明顯升高。威圖PDU開關設備周圍的環境溫度雖然一直處于標準條件，但開關設備內部溫度因為電流大幅升溫。如果忽視因感應而引起的加熱效應，則應該借助修正圖計算出相應的比較值。這時候，威圖空調直接使用開關設備內部母線周圍的環境溫度替代開關設備周圍的環境溫度。
作為反向影響，可在威圖PDU開關設備內通過強制對流改善母線允許的承載電流值。與母線系統“ 暴露在空氣中” 相比，機柜空調開關設備在同樣的通風效率下能實現較高的氣流，這些氣流能冷卻單個母線并提高載流量。
為了在計算時考慮到上述所有低壓開關設備內的影響，需要大量計算成本。很難檢測由于渦電流或環電流造成的附加效應。
根據IEC 61 439-1，在不同的防護等級和通風情況下，檢測Ri4Power 系統的允許數值，其在控制機柜中具有不同威圖母線截面的母線系統。根據 Ri4Power可能需要的防護等級選擇相應的
防護等級。 在檢測時，測量兩種不同溫度上升 (30 K, 70 K) 時所允許的母線額定電流。此外，在開關設備周圍環境溫度35°C時，母線最高溫度為65°C。因此可以獲得DIN 43 671中已提到的對比值并由此使用修正圖。威圖懸壁檢測到威圖所允許的母線額定電流作為開關設備周圍環境溫度35°C時，所允許的最高母線溫度為105°C。母線的最高溫度105°C 這個數值明顯低于銅材料軟化所需的溫度。
在大多數情況下，威圖懸壁低壓開關設備的外部尺寸很重要。由于主母線系統的設計結構，幾款主母線系統只能有限地選擇外殼尺寸。
通過檢測威圖支托臂可能的母線系統，在本章中包含了所有母線系統因外殼本身、防護等級、材料作用等造成的影響，并考慮所使用的設備以及由此確保安全的工作方式。
如果母線系統所需的額定電流Inc已知，則在考慮威圖支托臂防護等級和通風類型的前提下選擇所需的威圖母線系統。如果已經選擇了母線系統，則在第二步中檢測短路強度是否滿足要求。
