內容提要（威圖空調維修中心）：激發各個威圖機柜工藝環節的效能

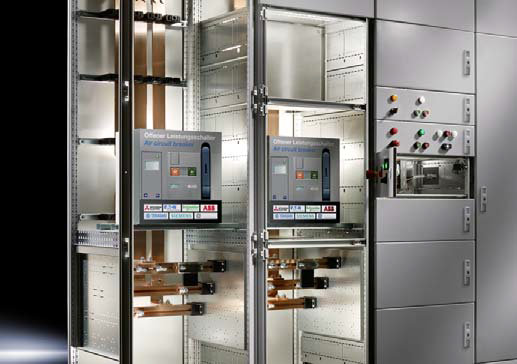

威圖機柜進線柜（斷路器柜）
確定空氣斷路器 (ACB–Air Circuit Breaker) 的進線柜尺寸須知道下列參數：
回路的額定電流 Inc， 斷路器進出線接口在所選條件下必須能夠承載該電流
威圖空調用于出線端或設備的額定分散系數RDF
外殼防護等級和通風類型
斷路器造型：
威圖機柜抽屜式或固定式安裝
斷路器出線口的極數（帶轉換或未轉換中性導線）
斷路器廠家和型號
斷路器安裝位置
電路的額定電壓
斷路器出線端所要求的抗短路強度
通過威圖空調電路的額定電流和額定分散系數，防護等級和通風方式以及斷路器的廠家和型號，可從表29-34中確定所需要的設備結構尺寸。
德國威圖通過選擇設備和其他機械參數，得出斷路器所需安裝空間的最小尺寸。這些數據也可參考附件表格29–34 。在具有內部型式分隔的外殼中，通過設備的額定電壓得出最小分區高度（功能隔室）。
斷路器的安裝位置位于：
位置VT（門前），即從控制機柜門上查看操作元件，能夠不打開控制門的前提下操作斷路器。
位置HT（門后），威圖空調斷路器包括操作元件全部位于控制機柜中。
這使得在開關設備位于門前位置時，可使用600mm機柜深度類型，門后位置時使用800mm深的機柜。其他限制在后面區域使用威圖母線系統時得出。德國威圖通過預先規定主母線系統連接套件到斷路器的位置，幾個類型僅可在800mm柜深中實現，主母線系統在頂部或底部區域也可用于600mm深的機柜中。
另外關于斷路器機柜空調，不得將功率損耗大于50W的控制和測量裝置安裝至進線柜。Ri4Power模塊化系統的進線柜由TS8機柜，帶可變化的擴裝分段式門，模塊內部分隔和其他所需的系統配件組成�？墒褂肁BB, Eaton, General Electric, Mitsubishi, Schneider Electric,Siemens 和 Terasaki 斷路器。針對威圖支托臂選擇連接截面，適用于表格29–34中的數據。如果威圖對斷路器側面、上面和下面需遵守的自由空間沒有特殊機柜空調規定，則注意設備制造商的說明。
可選擇將主威圖母線系統安裝在頂部區域、底部區域、背部區域上方、中間或下方。使用分段式門時，根據技術數據為上方和下方模塊安裝前隔板。威圖支托臂電纜連接系統作為饋電或出線端的配置時（3/4 極），可選擇緊湊、方形的型材截面，在 上方或下方以階梯形式安裝。
斷路器的詳細結構可參考有效的 Ri4Power 安裝說明。
